Описание продукта

Проход перекрытия универсальный утеплённый ППУ-У 590х590 D180-210 (круг) (М) – это элемент дымоходной системы, предназначенный для предотвращения теплопередачи на перекрытие при прохождении дымовой трубы через потолок или стену. Изготовлен из нержавеющей стали марки AISI 430, что обеспечивает долговечность и устойчивость к коррозии. Поставляется в собранном виде, что упрощает установку. Подходит для дымоходных труб диаметром от 180 до 210 мм. Размеры короба составляют 590×590 мм. Конструкция включает утеплённый короб с круглым отверстием, что обеспечивает надёжную теплоизоляцию и минимизирует риск возгорания. Монтаж элемента должен осуществляться строго в соответствии с нормами СНиП 41.01.2003, а перед применением внутренние поверхности короба необходимо выложить негорючим теплоизоляционным материалом. Совместим с дымоходными системами «Теплов и Сухов» и других производителей, обеспечивая безопасность и эстетичный вид.

Ключевые характеристики

• Материал: нержавеющая сталь AISI 430.
• Размеры короба: 590×590 мм.
• Диаметр: 180–210 мм (круг).
• Особенности: утеплённый, поставляется в собранном виде.

Общий вид

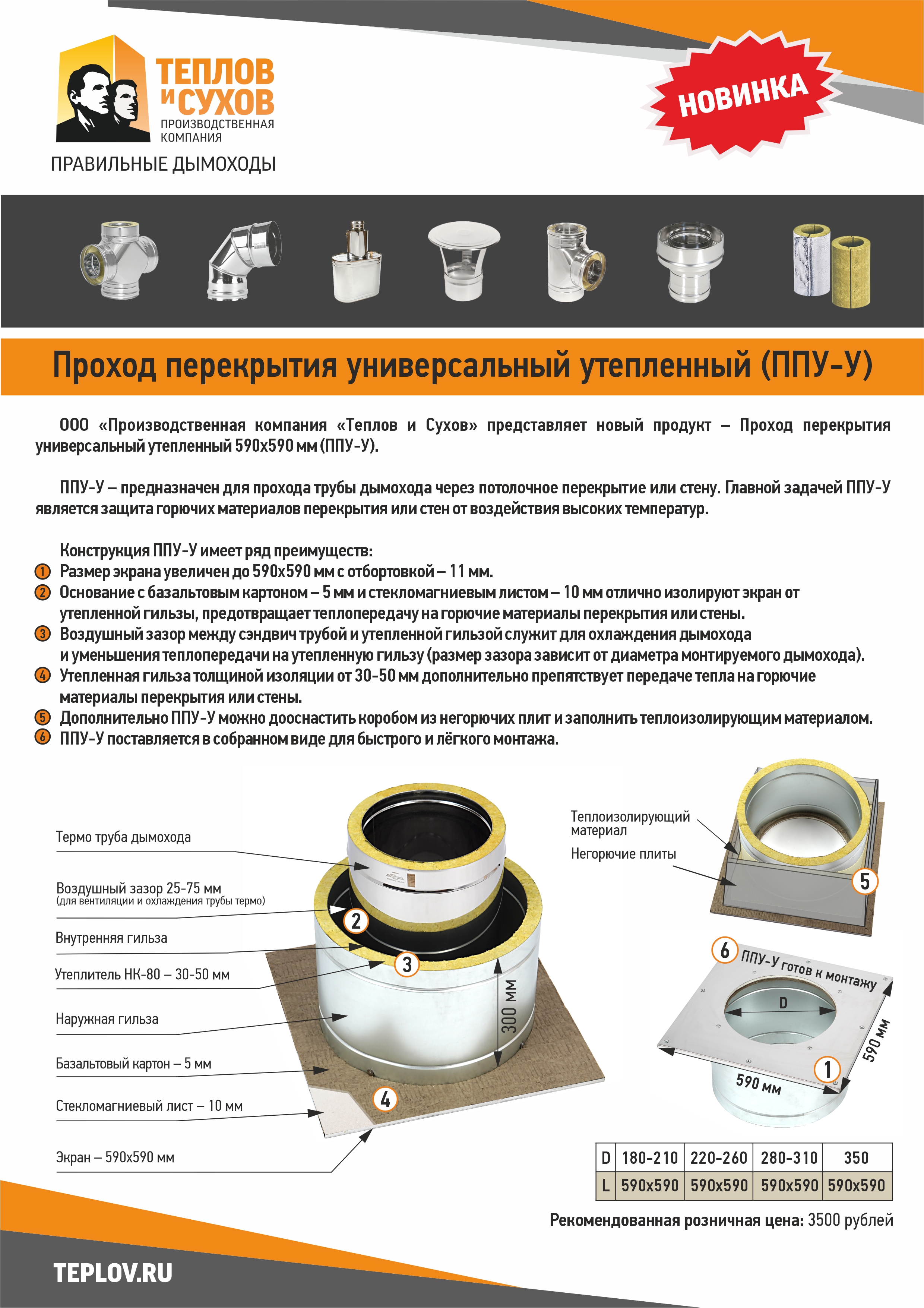

На изображении ниже представлен общий вид прохода перекрытия универсального утеплённого ППУ-У 590х590 D180-210:

Назначение

Проход перекрытия универсальный утеплённый ППУ-У 590х590 D180-210 (круг) (М) предназначен для организации безопасного прохода дымовой трубы через перекрытия (потолок или стену) в жилых домах, банях, саунах и других зданиях. Элемент предотвращает теплопередачу на перекрытие, снижая риск возгорания, и выполняет декоративную функцию, скрывая технологические зазоры. Подходит для дымоходов диаметром 180–210 мм.

Инструкция по эксплуатации и монтажу

1. Монтаж

• Подготовка: проверьте элемент на отсутствие повреждений перед установкой.
• Установка: выложите внутренние поверхности короба негорючим теплоизоляционным материалом (например, базальтовой ватой). Установите ППУ-У в подготовленное отверстие в перекрытии, обеспечив плотное прилегание к конструкции. Пропустите дымовую трубу через отверстие диаметром 180–210 мм. Закрепите элемент к перекрытию с помощью подходящих крепежных элементов, соблюдая нормы СНиП 41.01.2003.
• Проверка: убедитесь, что элемент надёжно закреплён и не препятствует движению трубы при тепловом расширении.
• Монтаж должен соответствовать СНиП и инструкции производителя.

2. Использование

• Периодически (раз в 12 месяцев) проверяйте состояние элемента и теплоизоляции на предмет повреждений или деформаций.
• Очищайте поверхность от пыли и загрязнений мягкой тканью.

3. Меры безопасности

Запрещается:

• Использовать элемент без теплоизоляционного материала внутри короба.
• Устанавливать элемент без соблюдения требований пожарной безопасности и норм СНиП 41.01.2003.
• Допускать контакт элемента с открытым пламенем или перегретыми поверхностями.
• Использовать элемент для дымоходов с диаметром, не соответствующим указанному диапазону (180–210 мм).

4. Гарантийные обязательства

• Гарантийный срок: 12 месяцев с даты продажи.
• Производитель устраняет неисправности, возникшие по его вине, бесплатно при наличии гарантийного талона.
• Гарантия не распространяется на повреждения, вызванные:
  • Использованием в коммерческих целях.
  • Механическими повреждениями элемента.
  • Самостоятельным ремонтом или изменением конструкции.
  • Нарушением инструкции по эксплуатации или СНиП.

Преимущества прохода перекрытия ППУ-У 590х590 D180-210

• Предотвращает теплопередачу на перекрытие, снижая риск возгорания.
• Долговечность благодаря нержавеющей стали AISI 430.
• Поставляется в собранном виде для удобства монтажа.
• Совместимость с дымоходами диаметром 180–210 мм.
• Эстетичный вид: скрывает технологические зазоры.

Видео: Как выбрать правильный дымоход

Купить проход перекрытия универсальный утеплённый ППУ-У 590х590 D180-210

Обеспечьте безопасность и эстетичный вид вашего дымохода с проходом перекрытия универсальным утеплённым ППУ-У 590х590 D180-210! Узнайте больше, скачав наш каталог, и закажите элемент на нашем сайте. Свяжитесь с нами для консультации и подбора конфигурации.

Скачать каталог Заказать сейчас
